产品结构
1.输电母线为纯铝，牌号：6063#，环境温度20℃时，直流电阻率≤0.028264Ω㎜2/m.
2.输电母线外套装绝缘保护套，材质为PVC阻燃型硬质工程塑料，绝缘性能可靠，防腐性能好，外表色泽为棕黄色，零线可以为绿色。
3.输电母线每支定尺长度为6米，按车间电源母线所需长度，单支输电母线间由导电连接件连接，称连接头。连接头的载电量大于所连接的输电母线，连接处用螺栓、螺母紧固，接触牢固可靠。每连接头处装有用阻燃工程塑料制成的连接盒、加以绝缘保护。每连接头处都可以作为输电电源的接线点。如所需接线点不在输电母线的接头处，则可在母线的所需位置加装连接头。连接头处接出的电源母线可通过控制开关直接向用电设备输电。输入电源接入输电母线，输出母线接入控制开关处，都用铝铜接头连接。
4.输电母线按车间实际需要，相应作各种不同形式的连接方式为：直形连接、平面转弯连接，上下转弯连接，中间分线连接、中间分线及规格变换的连接等情况。
母线槽配件有很多种，主要有:母线接头器、母线连接器、母线铜插脚、插接箱,绝缘隔板、绝缘隔块、绝缘螺栓、母线槽配件紧固件、碗垫、四方螺母、双头螺杆、PVC热缩套管等。

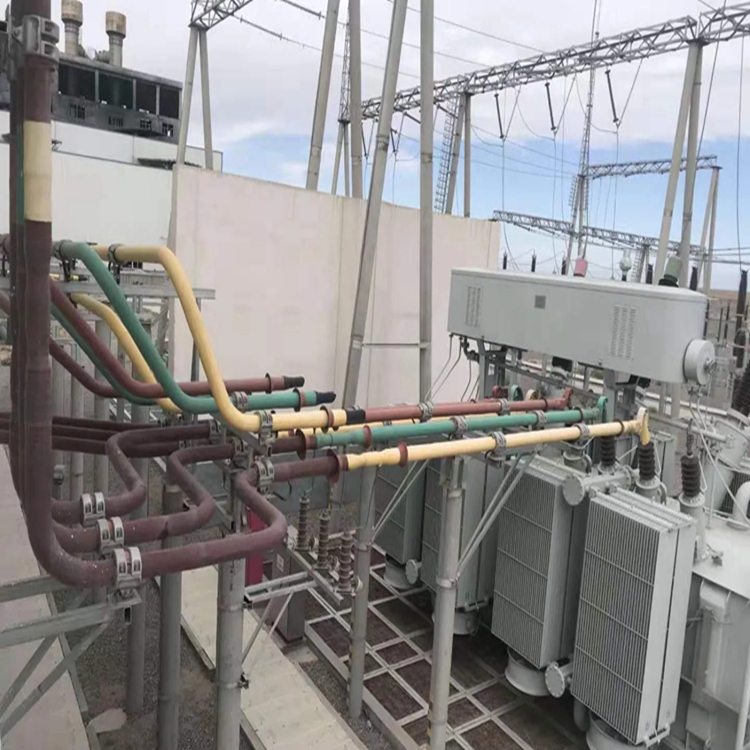

管型母线槽在行业内有很好的口碑，产品特性主要有以下几点：
1、管型母线的电气设备绝缘性能的好坏直接影响到电力系统的安全、可靠运行，它可以保证电力输送配电的长期安全和稳定运行。
2、对流式全屏蔽绝缘管型母线主绝缘材料为聚四氟乙烯，有着优良的电气性能和化学稳定性，介质损耗小，阻燃、耐老化。
3、管型母线的铜导体表面电流密分布均匀，因此对工作电流大的回路效果。
1、 母线槽选用合理的“三明治"相线严密叠压构造设计，使母线槽外形愈加紧凑，体积更小，并增加了母线体系的动热稳定性，使母线具有阻抗低，电压下降的长处。
2、外壳选用不饱和聚酯树脂加石棉等无机资料全体浇注而成，树脂中增加光稳定剂和阻燃剂。也可加装金属外壳，增加了母线体系的抗冲击才能和运用寿命。
3、 运用“Y"型防水性接头，衔接牢靠便利。
母线槽用于高层、超高层建筑的输电系统，母线槽容量大，分支方便，电流可以达到5000A，而且母线槽可以在任意位置预留插口，分支极其方便，因此母线槽在建筑工程中迅速的得到了推广应用。
母线槽具有体积小，结构紧凑，运行可靠、传输电流大、便于分接馈电、维护方便、能耗小、动热稳定性好、使用寿命长等优点。
■ 采用了双头定扭矩螺栓，确保了连接所需的压力；配以特制的碟形弹簧，确保了连接接触面间的持久压力
■ 可单独配置有温度指示模块，确保在系统故障、温升过高时可以提醒检修
■ 连接母排截面是母线槽系统母排截面的1.2倍以上，接触面为双面搭接，有效降低了接触电阻
■ 绝缘隔板的边缘增加了凹凸沟槽，增大了爬电距离
■ 全长密集，不会形成“烟囱效应"
■ 结构紧凑，占用的建筑物空间更小
■ 导体紧密排列，整体散热，温升更低
■ 插口处母排不打弯，高密集、低阻抗
■ 防错相设计，确保安装时相序正确无误
■ 载流能力不受安装位置及安装方式的影响
铜管母线的焊接
1) 坡口加工：采用坡口机械加工坡口，坡口角度在65~75°之间，坡口平滑均匀、无毛刺和飞边。焊接前将母线坡口两侧各50mm范围内清刷干净，无氧化膜、水分和油迹。
2) 管型母线焊接设备和焊接材料的选择：管型母线焊接采用氩弧自动焊机，盘式焊丝根据管型母线材质成分和焊机设备选用符合现行标准的合格焊丝。
3) 焊接工艺与措施：焊工必须持证上岗，现场每种管型母线焊接试验样品均须经过试验，试验合格后进行管型母线正式焊接。计算各管型母线段焊口的数量和位置，保证焊接后每相管型母线的各管型母线段的焊缝位置保持一致，A、B、C三相管型母线的焊缝位置搭配合理。焊接工作开始前，需先将管型母线支撑架放置好，支架中心为同一水平直线（用水平仪找平）。中心偏移不大于0.5mm，以保证焊接时两段管型母线位于同一轴线上，对口间隙应在2~3mm范围内，以保证焊接接头的焊接质量。管型母线焊缝均呈圆弧形，焊缝光滑，无毛刺或凹凸不平之处。
4) 其它焊接预防措施：为提高焊接质量，需选用99%以上纯度的氩气作为保护气体。如焊接在户外进行，需搭移动式焊接小棚防止天气变化而影响焊接质量。
现场连接施工
严禁带电拆装母线槽。
侧装在木结构上，可直接用木螺钉固定侧装夹具，若是砖石或钢筋水泥结构，则先打也嵌入甲型塑料膨胀螺栓，再用木螺钉固定侧装夹具，在沿墙测装时应注意母线本体端部的插入口向外安装。
吊装时，在安装面上间隔地预先装上挂钩件（挂钩件应在一直线上，它的长度决定于母线的安装高度）然后将挂钩件与吊装夹具上的Φ7 孔联即可。
吊装与侧装夹具的间距分别推荐采用2 米及3 米长度。
母线本体与母线本体，进线盒与母线本体的连接安装，将母线凸出的导电铜排嵌入另一段母线（或进线盒）的插入口，导电铜排应嵌足，两段母线壳体连接处不应出现大于2mm 的间隙，并且外形应平齐，然后安装上钢性长夹板，用4 个M5x55 螺钉旋紧。
母线可逐段安装，也可几段组装后装于吊、侧装夹具上，在组装母线过程中只可用木棒，不准用大于外壳硬度的物体撞、敲母线各部，以免损坏产品。
在向母线送电前，用500 伏兆欧表绝缘电阻，用欧姆表或电桥测量母线铜导体的直流电阻，每次50 米铜导体长度的直流电阻不应大于0.4 欧姆，如不符合要求时，不准接通电源，应直到查明原因，排除故障为止。
出线盒（插接箱）插拔时，应将出线盒上的自动开关处于“分断"状态下进行，插入时严格按出线盒及出线口上的相序标志插合，不得出错，必须由电工人员操作。
应用范围
主要适用于化工、冶金、机械、文化、体育场馆、展览馆、档案馆、博物馆、机场、车站等社会公共场所以及高层建筑等输配电系统及消防系统的共用，是重点防火单位必需的产品。在正常情况下 (非火灾情况)可降容供电；火灾情况下，切断正常供电系统，可按额定电流进行消防供电，从而可达到正常、消防供电两者的兼用。
