造成高压铜管管型母线层压电感小问题的原因分析

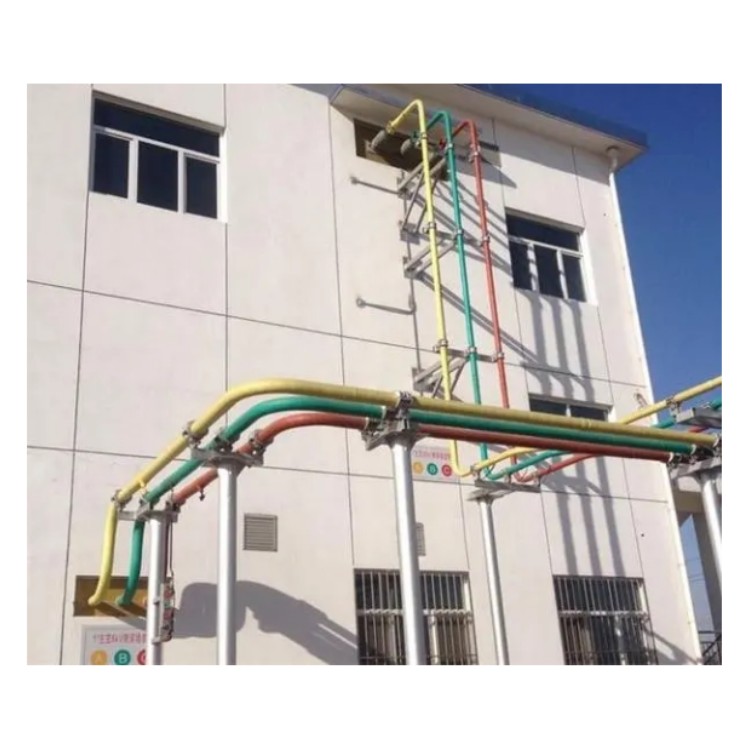

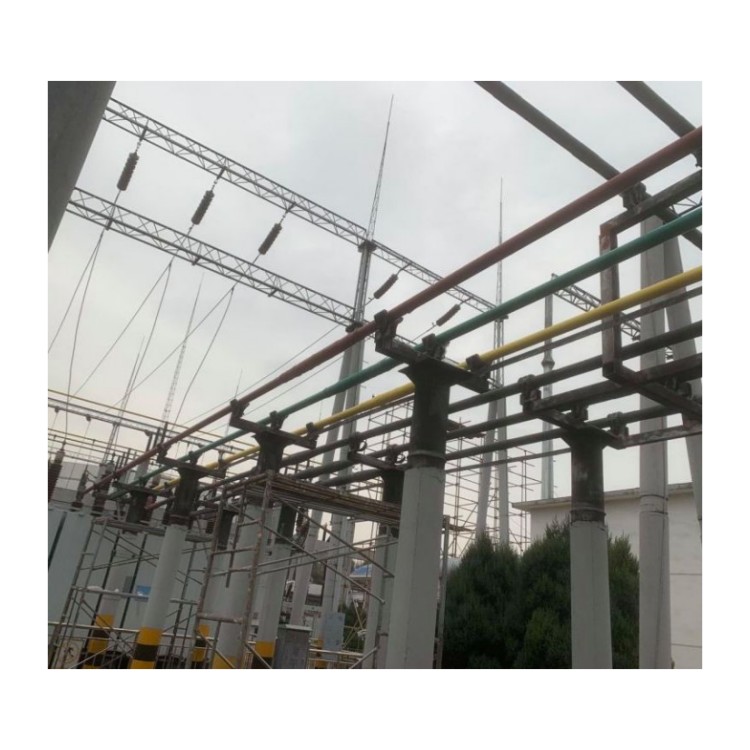

管母线由于导体采用管形，其截面系数大，机械强度高，可采用大跨距布置，同时减少母线支撑件的数量。在50kA短路电流情况下，Φ100×5mm铜管母线悬空跨距达9米，利用母线托架支撑，母线跨距可达到13米。全屏蔽绝缘铜管母线采用空芯的铜管作为导体，铜管的外表有导热绝缘层、均压屏蔽层、绝缘防水层、接地屏蔽层、外绝缘保护管层，以及抗紫外线的绝缘三色护套外保护层构成，主绝缘采用聚四氟乙烯材料，均压层(屏敝层)采用编织铜网，绝缘护套采用聚烯烃高聚物材料。全绝缘屏蔽管母线的结构有些像电缆外层结构，母线在密封绝缘的环境中安全可靠的运行。绝缘铜管母线实质就是利用铜管作导体、外敷绝缘的一种母线产品。与之相应的还有绝缘铝管母线。在国外被称之为“管形电缆"。绝缘铜管母线具有大电流，目前最高可以达到12000A、高机械强度、良好的绝缘、适用范围广等特性，所以被越来越多的客户认可和接受。其占地面积小、承载能力大、安装系数高、维护方便等优点已被大多数用户所接受。所述层压电力管总线以薄而宽的铜形式叠加在一起。

　　是什么导致管母线的层合电感小？铜管客车是一种客车，主要用于电力、石化、钢铁、新能源、城市轨道交通等大电流运营场所的电流传输。占地面积小、承载能力大、安装系数高、维修方便等优点已被广大用户所接受。层压的功率管母线通过以薄且宽的铜的形式堆叠在一起的高绝缘强度的材料在层之间隔离。为了减小汇流条之间的互感，汇流条之间的距离相对均匀。每一层铜条所需的位置与其他层可靠地绝缘，使得不同的电位暴露在同一平面上，比主电流更方便。

　　电路中的所有器件都连接到它上面，根据电磁场理论，叠加的电源总线使连接器成为一个平截面。同一截面下的连接越细、越宽，寄生电感越小，相邻导线上的电流相反，磁场偏移也可以减小寄生电感。Igbt和整流模块、散热器和电容器由叠加电源总线组合而成。堆栈总线和器件之间的连接是通过不同的端子和连接器进行的，因此接触面和总线之间的接触电阻非常小，寄生电感通过数量级减少。推荐读数:铜管母线的主要性能

　　三种情况会改变电感:电流正负母线周围的位置会影响电流周围的磁通，从而改变电感。两个平行导体的磁通量不同于单个导体的磁通量。

　　反向将互相抵消，通量研究已经改变了，电感也发生了巨大变化，如果工作电流通过物体和它所具有固定的磁路物体被放置在一个系统密封的磁通量金属盒中，外面就没有产生感应，因为这些磁性目标物体被金属盒挡住了。铜管母线厂家认为是中国这样，也许我们可以根据计算出电感是由于经济电流而存在的，如果出现电流数据不能抵消电感，它就不能为了改变。实际上，电感的存在是由于控制回路电流的磁通量，磁通量随电流主要方向、导体位置和导体形状的变化而变化，一旦磁通量改变，电感就会得到改变。

　　管式总线是电站内的电力线，它连接各种电机和电器，以及传输电流和电力，并通过配电装置分配电力。由于管母线的蒙皮效应很小，改善了流量，所以现在许多人使用管母线。当管母线攻击短路故障时，由于短路电流比正常工作电流大许多倍，会产生巨大的力效应。

适用范围铜铝复合母线槽是主要类型有高强封闭性、密集型和空气型。它广泛适用于交流50~60Hz，额定电压至660V，额定工作电流200~4000A的供配电系统作传输电能之用。母线槽采用了先进的铜铝母线排作为导电体，载流能力强，耗损小、电抗平衡、分接方便，其电气性能与铜母线相同且可大幅降低投资成本，是替代铜母线产品。导体配置母线槽系统导体采用高标号工业导电复合母排。采用特殊的加工工艺使其导体整体表面形成较硬的铜复合包层，其机械性能和电气性能均能等于铜导体，铜铝复合体表面再生成的柔软镀锡层，进一步增强导体的抗氧化性能和通电质量。超轻比重的铜铝复合导体，将大幅降低产品的成本，减少工程项目的基础投资。减轻产品的自身重量，为广大施工单位减轻安装强度。

母线槽配件有很多种，主要有:母线接头器、母线连接器、母线铜插脚、插接箱,绝缘隔板、绝缘隔块、绝缘螺栓、母线槽配件紧固件、碗垫、四方螺母、双头螺杆、PVC热缩套管等。

设计特点：

单螺栓夹紧端子

母线槽设计采用了先进的单螺栓夹端子，为母线槽单元连接元件，由于它的特殊构造，可以防止安装时的错误操作，同时只要施紧一个螺栓，就能可靠地、迅速地将两个母线槽单元连接起来。

高防护等级插孔

母线槽在插孔处设计了安全防护挡板，只有当防护挡板拉开时，插接箱才能插入，插孔平时不用时可将防护板拉闭并加铅死，防止了在插口处灰尘和异物的进入，从而提高了母线槽的防护性能，防止误操作。使母线的安全性得到了很大的提高。

外壳(防护壳)级次敷

母线槽设计5个电流等级，只采用了3个级次的外壳，这样当系绕按相邻等级变换容量时母线槽无需更换外壳，如400A变630A时，外壳尺寸相同，因此大大方便了安装。

传输电能大

母线槽设计为分高空气绝缘式，改善了母线槽的散热性，降低了阻抗,达到了母线槽经济输电。

成套性好

母线槽设计了各种功能的连接单元，可满足所有输配电工程的需要。

管形导体是空芯导体，集肤效应系数小，且有利于提高电晕的起始电压。户外配电装置使用管形导体，具有占地面积小、架构简明、布置清晰等优点。低压母线槽安装

1.1低压母线槽垂直安装

在当时电力系统中运用低压母线槽首要触及到了垂直安装办法，在低压母线槽的垂直安装中，需求严峻把握好各个根本要害环节，促进其能够在后续实践运用中体现出较强的牢靠运用功能。首要，在低压母线槽的垂直安装中，应该确保其安装方位得到较好清楚，能够严峻按照规划计划，结合施工现场的实践环境进行具体分析，确保其安装方位能够较为准确，体现出较强的实践效益，尤其是关于一些相对较为凌乱的区域，更是需求关于低压母线槽的安装方位进行清楚，确保其能够在竖井内构成较为志向的运用价值。别的，为了更好行进低压母线槽在电力系统中的作业效果，还应该要害围绕着固定环节进行严峻把关，促进低压母线槽的固定能够较为强健，采用安装法兰和绷簧支架的办法进行有用固定，从而也就能够促进其在后续长期作业中具有志向的牢靠效果，能够较好应对热胀冷缩带来的挟制，尽量下降或许存在的各方面腐蚀和不良搅扰，确保其能够得到较好运用。

在密集母线槽的生产进程中，重要的原材料是导体。导体材料的选择直接影响细密母线管的价格。导体的功能与细密母线管的性能指标直接相关。合格的密集型母线槽产品能否满足用户的要求，以及能否在电力传输和分配中发挥作用，内部导体的选择尤为重要。所运用的导体是高质量的T2电解铜，其电动机可以比一般的黄铜铜好得多。

铜和铝导体金属材料的比较：铜的密度为8.9g / cm3，铝的密度为2.7g / cm3；铜的导电率仅次于银，且IACS值为100％（标准退火电解铜标准值），高纯度铝（99.996％）和工业纯铝（99.5％）的IACS值为64.94 ％和59％，即，铜的电导率比铝的电导率高约35％-40％。铜在大气中具有更好的化学稳定性。铝更艳丽，可是添加微量合金元素可以前进其化学稳定性；铜具有更好的强度和硬度，而纯铝则稍差一些，可是铝合金在热处理后可以获得更高的强度和硬度。因为重量轻，其强度远远大于铜。

在配电系统中母线槽和传统电缆比较，有着什么样的优势？

母线槽的体积更小，节约空间，而电缆则需求在配电室控制。

母线槽可满足大5000A额定电流，而电缆需求多根并联。

母线槽的分接口可增加分接回路，而电缆必须在配电室开始敷设。

母线槽寿数可达50年，可重复使用，而电缆寿数比较短，不能重复使用。

母线槽可在离设备近的方位进行控制，而电缆必须在配电室控制

母线槽配有标准的装置支架，无需其他支撑；电缆必须用独自的桥架或者管道进行敷设。

母线槽的分接口可增加分接回路；而电缆比较本钱高。

以上为母线槽在配电系统中的优势，所以电线电缆逐渐被取代。
