5000A高压铝合金母线槽由于电磁感应在保护地线上感应的故障电流经实测比理计算还要高出50%，铝合金母线槽同时三相导电排距PE间距不等，电感也不等，线路较长时，在故障电流下，三相严重不平衡。采用导电性能良好的非磁性材料铝合金外壳做保护地线，包围在导电排四周，由于它尽可能的靠近三相母排，可做到电抗至小，且保护地线与三相母排距离相等，电抗相同。这样无论是短时还是持续相对地短路故障，这种接地方式都比单独设置PE排好
为交流三相四线或五线制，适用于频率50～60Hz、额定电流100A～6300A、额定电压至690V以 下的供配电使用，特别适用于工业厂房、矿山等的低压配电系统和高层商住大楼、酒店、医院等的供电系统。
1.防腐性能强
铝型材外壳经过阳极氧化10u后镀锌防腐性能要好得多．比钢制外壳日本对不同牌号铝合金板材与镀锌铜板的长期大气暴露试验表明其腐蚀深度前者大约是后者的二十分之一。
2.可靠的绝缘方式
导电排上有绝缘层，相与相间还有空气间隙，导电排与外壳间还有DMC材料压制的绝缘垫块，三重绝缘，保证母线槽的绝缘，尤其在潮湿的环境下使用更显其优越性。
3.大跨度设计
直线型母线槽的长度除受运输能力限制外，其设计和生产能力不受长度限制，能满足工程尤其是现代厂房对大跨度母线槽的需求。由于其刚度好，6m跨度之间可以不安装吊架。
4.安装方便
由于全长外型尺寸一致，内部结构对称，在任一侧都可以排列为L1, L2, L3，N， 因此倒相很容易，安装方便。
5000A高压铝合金母线槽相比电缆，总体来说，铝合金母线槽由于使用材料，工艺相对复杂，首期投入成本一般比电缆要大。但是，从长远来看，使用母线槽则优越的多。当前，母线槽使用寿命一般在30年至40年，而普通电缆则只有15年左右的使用寿命。母线槽系统只要按照规范安装和运行，低压母线槽厂，基本上不需要更换部件，只需要对周边环境例行检查即可。而电缆则经常会出现接头老化、绝缘层脱落等现象，需要对某一段电缆进行更换。另外，铝合金母线槽厂家批发，当今市场上已经有许多实力较大的母线槽厂家推出铝导体母线槽，且已大规模应用于大型建筑。这类母线槽的采购价格远比电缆桥架的价格低，但使用性能却高于电缆。对于*投入资金紧张的用户，可以选用此种母线槽。
亦可根据客户要求采用铝质导体，铝合金外壳可作为保护接地导体，因而四线制母线槽可以作为五线制母线槽使用。

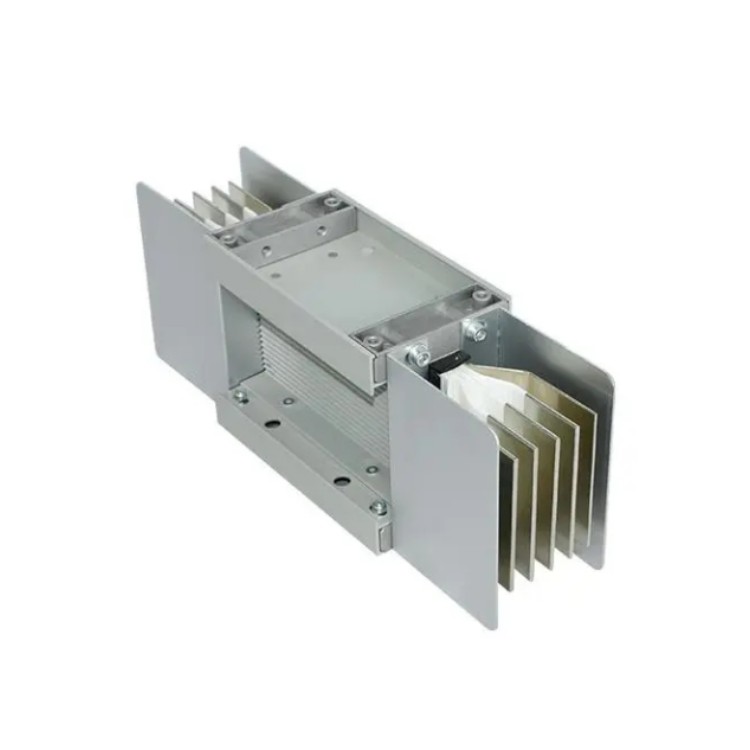

外壳采用铝镁合金型材，由两侧板和上下盖板而成，侧板上设计了散热片和燕尾槽，既有利于母线槽的散热，又加强了外壳刚度，也便于安装，同时减轻了母线槽重量，可大跨度设计和减少安装支架。
母线槽载流能力测试，可用低电压大电流发生装置，按照母线槽的额定电流设定电流，但通电温升达到每小时不差1度时停止。插接口及连接处导体温度减去周围温度的温差值指温升值，五线制接地母线槽，是否复合要求。
母线槽IP防护等级按照GB4208标准测试，母线槽，包括母线槽的连接头及弯头和本体应复合设IP要求或者用户的要求，IP51以上，试验后检测绝缘电阻。
母线槽绝缘电阻应当采用伏安欧姆表，单段母线应大于50欧姆，全长应当大雨20欧姆。
由于母线槽是用铜排或铝作为导电体，电流容量很大而且电气和机械性能好，另外用金属槽作为外壳，所以具有不燃烧，安全可靠性高，且使用寿命长，与传统的配电或比较，设备所占面积显著减少，并且外观美观，对于大型建筑物的施工和配电非常有利母排截面尺寸，按以下几个条件选择：
（1）按持续工作电流选择；
（2）按经济电流密度选择；
（3）按短路时的热稳定校验；
（4）按短路时的机械强度校验。
1、母线槽能保证在额定电流及110%的额定电压下长期正常工作。
2、防护等级为IP40。
3、母线槽在周围空气温度为20±5℃，相对温度为50-70%的常态下，其每节绝缘电阻不低于20MΩ。
4、母线系统能承能3750V的工频耐压，历时1min无击空穿和闪络现象。
5、母线系统在长期接通额定电流工作时，其温升不超过；连接端子：60K，金属外壳：30K，槽内绝缘件表面：40K。
6、插接箱与母线槽的拔插次数不少于200次
母线槽的极限温升值是指，母线槽通过额定电流满负荷运行时，稳定下来的温度减去环境温度得到的温升值，通常用K来表示。母线设计时都会做温升极限实验，温升限制着母线的载流能力，温升高会使得母线的寿命减短、电能损耗提高、电压下降，同时也影响周围环境温度，加速周围设备绝缘材料的老化，甚至引起安全事故。铝合金母线槽可提供直线段母线槽的大长度为6m，其抗弯强度能满足于标准ZBK36002-89的要求。母线槽内采用铜质导体，亦可根据客户要求采用铝质导体，铝合金外壳可作为保护接地导体，因而四线制母线槽可以作为五线制母线槽使用。
