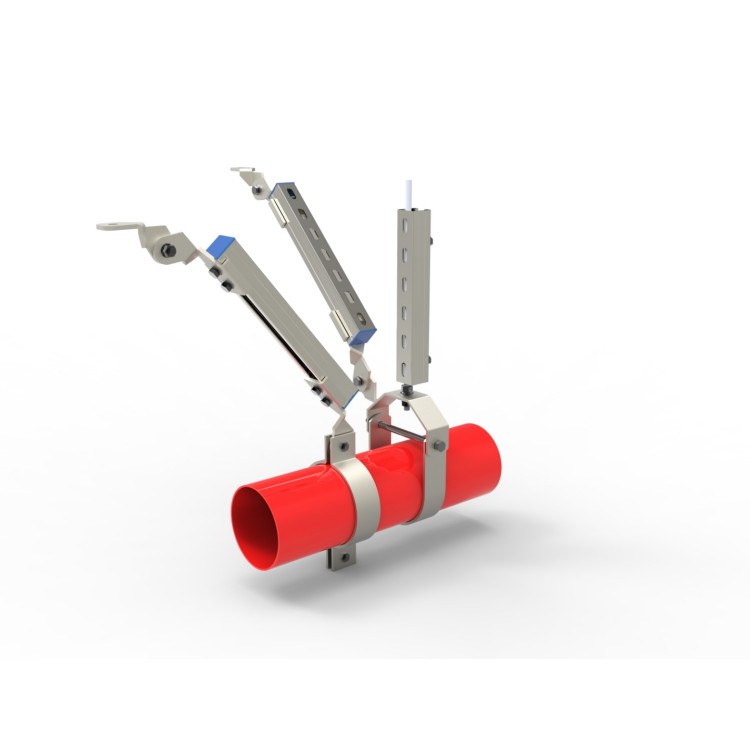

抗震支架单管侧向是由锚固支撑体系、加固支撑体系、抗震连接构件和抗震斜撑组成，与建筑结构体间牢固连接。适用于支撑管路、风管、电缆桥架等机电管道设备和提供抗震支撑的吊架产品。
抗震支架是限制附属机电工程设施产生位移，控制设施振动，并将荷载传递至承载结构上的各类组件或装置。 抗震支架在地震中应对建筑机电工程设施给予可靠的保护，承受来自任意水平方向的地震作用；抗震支架应根据其承受的荷载进行验算；组成抗震支架的所有构件应该采用成品构件，连接紧固件的构件应便于安装；保温管道的抗震支架限位应按照管道保温后的尺寸设计，且不应限制管道热胀冷缩产生的位移。经抗震加固后的建筑给水排水、消防、供暖、通风、空调、燃气、热力、电力、通讯等机电工程设施，当遭遇到本地区抗震设防烈度的地震发生时，可以达到减轻地震破坏，减少和尽可能防止次生灾害的发生，从而达到减少人员伤亡及财产损失的目的。
应用特性
C型钢作为支吊架的基础受力构件，可以和各种零部件灵活配置，形成完整的结构支撑体系。
可以通过相关构件快速与钢结构、混泥土等结构主体进行连接，组合成多种形式的成品支吊系统或抗震支吊架系统。
C型槽钢卷边带锯齿，使得槽钢与塑翼螺母或弹簧螺母的连接更加安全可靠，抗剪、止滑、抗冲击。
C型钢为冷压成型槽钢，截面尺寸为41*41*2.5mm，41*62*2.5mm，41*82*2.5mm，41*124*2.5mm等，长度为3000mm或6000mm的标准型材，钢材材制为Q235B及以上，且满足《碳素结构钢》GB/T700-2006规定，壁厚不小于2.5mm。槽钢背面有条形安装孔和辅助标距，以便于施工时现场安装及加工，与以后管道安装，维护和扩展使用；
新颖的轴向加强筋设计，增加了C型槽钢的抗弯能力。
方便各种管道、电缆桥架和设备的安装、维护和扩容。
双拼槽钢在加强支架结构的同时，是双向支撑与吊装成为可能。
双拼槽钢的上撑下吊架安装方式能够提升建筑的净空标高，更加合理利用。
抗震支架的支撑形式
地震支架的基本支撑形式主要有横向支撑、纵向支撑和双向支撑三种。横向抗震支架是抗震支架附加的斜支撑，其水平投影方向与管道轴线垂直。横向支撑用于抵消地震水平荷载中垂直于管道方向的荷载，并防止管道在地震中的横向振动，是目前应用****多的一种抗震支撑系统。支座安装间距设计间距见《建筑机电工程抗震设计规范》中的有关内容。
竖向抗震支架是与管道轴线平行的水平斜面投影。在地震水平荷载作用下，采用纵向支撑可以平行于管道方向的荷载，防止管道整体纵向位移。与侧向支架不同的是，系统中设置的纵向支架数量较少，每一直管段应至少设置一个纵向支撑，当两个纵向支撑的间距超过了设计****大间距时，需要按照《建筑机电工程抗震设计规范》第8.2.3条的规定增加一个纵向支撑。
抗震支架作用原理
它独特的斜撑结构和科学的设计，不仅能抵抗和减轻水平地震力，也能显著提高建筑物本体的抗震性能。并且可以改变管道安装的抗震支架的高度，以地抵抗其它方向的地震提高机电设备的抗震性能。
抗震支架单管侧向优势
1.抗震支吊架具有组合性强、通用性好等特点，它能保证其灵活、方便、适用于各种安装环境。
2.在满足各种管道安装的情况下，采用了标高综合平衡技术，可以利用有限的空间。
3.抗震支撑吊架可****定位、调节，且受力可靠。一般而言，抗震支吊架的设计方案比较完善，施工图集比较完整，这两个特点深受用户青睐。
4.抗震支架与传统支架相比，其安装速度大约要快6-8倍，造价也只有传统支架的一半。
5.抗震支架使用寿命长，安装后维护也很方便。可根据客户的不同需求，做出相应的调整。
设计流程
1. 设计基本要求
根据《规范》、行业规范，进行项目信息参数提取。
根据招标文件具体内容，进行项目参数具体化选择。
根据原始图纸设计说明，进行抗震构造措施选择。
2. 支吊架抗震设计平面布置
风、水、电等专业抗震支吊架间距按照《规范》表8.2.3选择。
抗震综合支吊架间距取各专业抗震支吊架间距值。
3. 抗震支吊架详图
根据建筑结构形式、管道荷载进行抗震支吊架选型
根据抗震支吊架系统进行产品选择
4.支吊架布置
支吊架布置应按《规范》8.2、8.3节规定确定
给排水专业
室内给水、热水以及消防管道管径大于等于DN65的水平管道，当其采用吊架、支架或托架固定时，应设置抗震支撑
