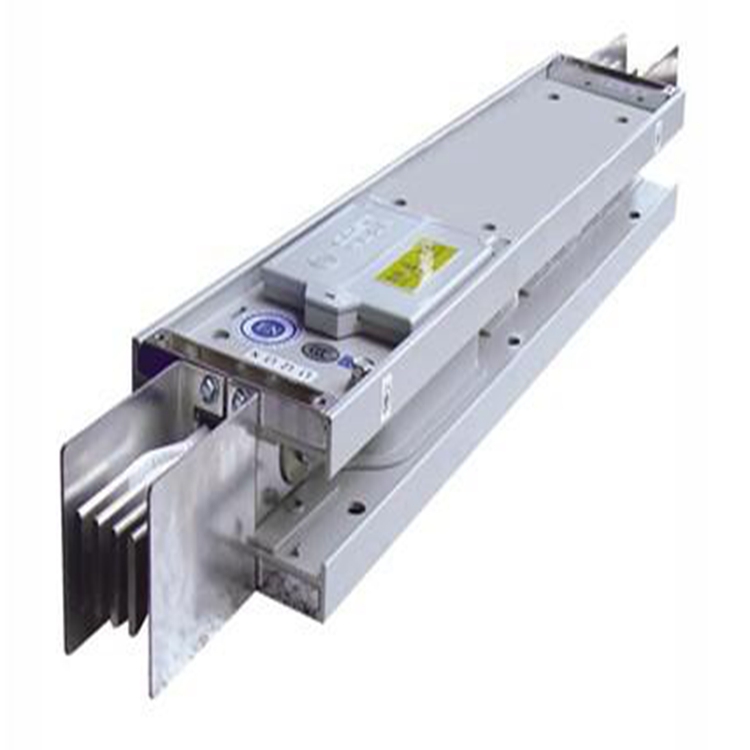

绝缘型密集母线槽外壳，盖板、侧板均采用了热挤压铝镁合金型材，通过时效后，增强了其外壳的刚性。外壳表面处理可采用电泳版处理、氧化处理或者静电喷塑处理，提高了外壳的抗腐蚀性。母线槽外壳的结构形式改变了传统的母线槽外壳平板式，我公司对母线槽外壳进行了优化设计，使其外部结构如同散热器结构形式，增大了外壳的外表面30％以上，有效提高了外表的散热性能，加强了导体对外壳传到热的快速散发，从耐降低温升，减少了热阻抗，提高了导体的导电性能
母线槽安装完毕后，供电端及分支引线全切断，作用，不与电器设备相连，常温常态下用1000v兆欧表测是不是其相与相，相与地的绝缘电阻≥20兆欧，弱温度在30摄氏度以上。
绝缘型密集母线槽适用于电力变压器和低压配电柜以及重型负载的连接等大电流输电场所的使用。
外壳采用冷轧辊压型材组装，铜排采用环保型绝缘材料整体包裹，该新型绝缘材料耐热等级达到B级，密集型母线槽，极大的保证了母线的动热稳定性能。母线结构强度高，标准节可做成3m、6m、8m（安装客户需求定制），可根据顾客要求在任何位置设置插口，插口间间距不小于0.6m。该母线槽分为三相四线和三相五线制两种形式，具有安装迅速，使用方便，安全可靠等特点
母线槽的施工工艺
1、设备开箱清点检查：设备开箱清点检查:应由建设单位代表，供货商及施工单位共同进行并作好记录。母线槽分段标志清晰齐全，外观无损伤变形内部无损伤，母线槽螺栓固定搭接截面应平整，其镀银无麻点，起皮及未覆盖部分，绝缘电阻符合设计要求。根据母线槽排列图和装箱单。检查封闭插接母线槽，进线箱，插接开关箱及附件，其规格，数量应符合要求。
封闭式母线槽已经成为配电设备中一个重要的组成部分，{母线槽}是建筑电气的动力输送干线，{母线槽}广泛的应用于高层建筑，大型商场，工矿企业，轨道交通，数据中心，码头等，与传统的电缆相比较，在大电流输送时充分的体现出它的优越性，封闭式母线槽采用了新技术，新工艺，降低了母线槽两端连接处及分线口插接处的接触电阻和温升，并在母线槽中使用了高品质的绝缘材料。
特点
· 额定电流250A～5000A；
·“三明治"结构，无“烟囱效应"；
· 低阻抗，电压降低，占用空间小；
· 全铝外壳，可作接地导体，通过了1000小时盐雾试验；
· 快速接头连接器，安装无须工具；
· 插接箱带有联锁装置，安装方便，能预防误操作；
· 防护等级可达IP65。
1、 母线槽能保证在额定电流及110%的额定电压下长期正常工作。
2、 防护等级为IP40。
3、 母线槽在周围空气温度为20±5摄氏度，相对湿度为50-70%的常态下，其每节的绝缘电阻不低于20欧姆。
4、 母线系统能承受3750V的工频耐压，历时1min无击穿和闪络现象。
5、 母线系统在长期接通额定电流工作时，其温升不超过：
应用条件
■ 经过喷涂处理的外壳具有抗腐蚀能力，能够经受1200小时的盐雾试验
■ 铝合金外壳具有优异的散热性能，散热能力是钢制外壳的两倍
■ 带有锯齿型散热片的铝合金外壳，散热面积是普通外壳的1.5倍以上，改善了散热条件，提高了载流能力具有优良的导电性能，整体外壳不低于50%相线的接地容量
■ 铝合金外壳为无磁环保材料，能有效避免涡流和磁滞损耗对母线槽系统造成影响
(1)集母线焊接所用的焊条、焊丝应符合现行标准;其表面应无氧化膜、水分和油污等杂物。
(2)铝及铝合金的管形母线、槽形母线、封闭母线及重型母线应采用m弧焊。
(3)焊接前应将母线坡口两侧表面各50mm范围内清刷干净，不得有氧化膜、水分和油污;坡口加工面应无毛刺和飞边。
(4)焊接前对口应平直，密集型封闭母线槽，其弯折偏移不应大于0.2%;中心线偏移不应大于0. 5mm
(5)每个焊缝应一次焊完，除瞬问断弧外不得停焊，密集母线焊完未冷却前，不得移动或受力。
(6)母线对接焊缝的上部应有2 - 4mm的加强高度;330kV及以上电压的硬母线焊缝应呈圆弧形，母线槽，不应有毛刺、凹凸不平之处;引下线母线采用搭接焊时，焊缝的长度不应小于母线宽度的两倍;角焊缝的加强高度应为4mm，
（1）母线槽检修后，送电前应当检查母线上所有检修过的母线隔离开关都在断开位置，防止其他设备误充电。
（2）待母线检修工作结束，双母线接线恢复固定连接方式时，密集型母线槽经母联开关向另一条母线充电，应使用母线充电保护，高低压密集型母线槽，充电良好后应当解除充电保护连接片，然后进行倒母线操作，恢复固定连接方式。
事项：
（1）母线槽检修后，送电前应当检查母线上所有检修过的母线隔离开关都在断开位置，防止其他设备误充电。
（2）待母线检修工作结束，双母线接线恢复固定连接方式时，密集型母线槽，经母联开关向另一条母线充电，应使用母线充电保护，高低压密集型母线槽，充电良好后应当解除充电保护连接片，然后进行倒母线操作，恢复固定连接方式。
母线槽用于高层、超高层建筑的输电系统，母线槽容量大，分支方便，电流可以达到5000A，而且母线槽可以在任意位置预留插口，分支极其方便，因此母线槽在建筑工程中迅速的得到了推广应用。
