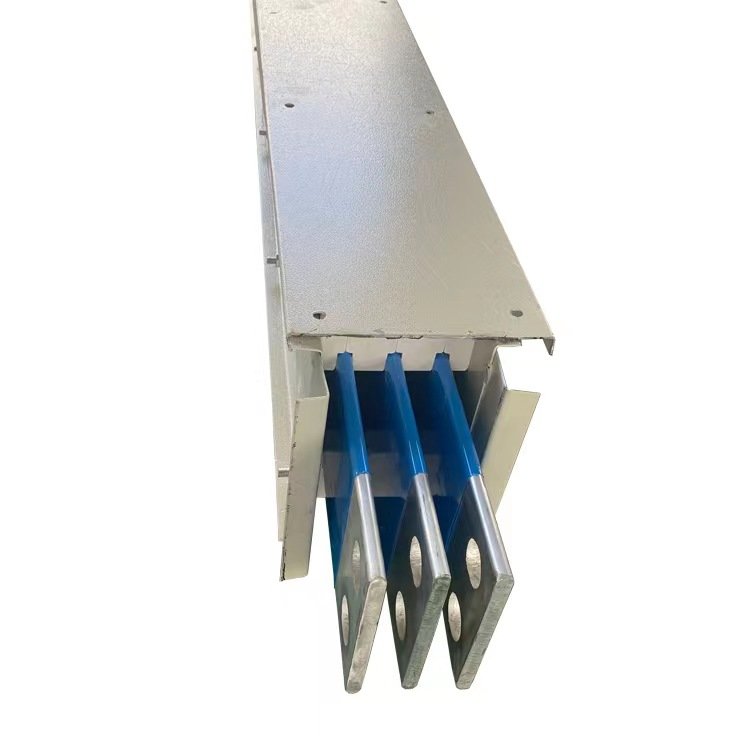

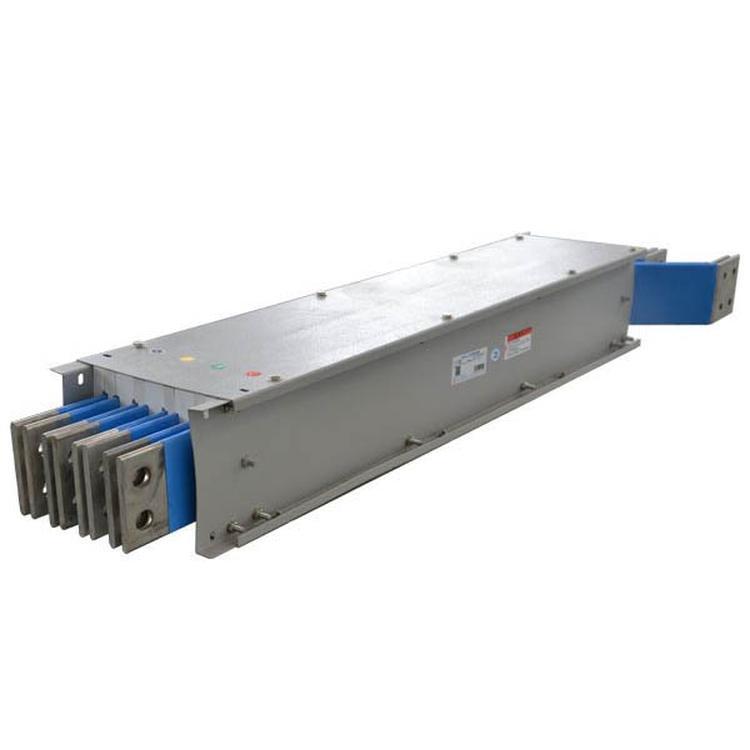

产品简介：
空气型母线产品结构有三相四线、三相五线制，适用于频率50~60Hz，额定电压至660V，额定工作电流250A~6300A的供电系统，特点是运行稳定、安全、可靠。
特别适用于以下应用场所，
如：1.变压器与配电柜的连接；
2.配电柜与配电柜之间的连接；
3.高耗能、大电流需求车间的主干输电线路。
产品特点：
■ 该系列母线槽外壳采用钢板一体成型（马钢），极大提高了载荷能力，可保证在跨距6m母线中心载重60kg，在非均匀温度变化时，板壳中心位置偏移不超过10mm。
安装极为方便
■ 采用具有自动补偿的联结和单螺栓夹紧端子，可调性强，使得母线槽在安装过程中显得非常便捷、灵活，大大节省了安装时间。
极为安全可靠
■ 采用分离空气绝缘式，其相间的安全净距和爬电距离远远大于标准要求。
■ 内部绝缘件采用高强度工程塑料，提高了母线槽抗动、热稳定的能力。
■ 接头采用的特殊构造，可以防止安装的误操作。
■ 插口处设置安全防护挡板，只有当防护挡板拉开时，插接箱才能插入。插口平时不用时可以将防护挡板拉闭并加铅封锁死，防止插口处灰尘或异物的进入，同时防止误操作，使母线的 安全性能得到了极大的提高。
■ 插接箱插接时无需切断电源，因为地线总是先接上、后断开。
布线灵活
■ 母线槽插口采用模块化设计，整个系统预留大量的插口。确保负载能以^短的路径与母线槽单元连接，对于车间设备的增添、移动及车间的整修，均无需变动母线槽系统。
互换性能
■ 该系列母线槽设计了七个电流等级，仅采用了三个级次的外壳，这样当系统按相邻电流等级变幻容量时，无需更换外壳。
产品选型表：
电流等级（A） | 产品名称 | 空气型母线槽/4P | 空气型母线槽/5P | |
外形尺寸 | 宽（mm） | 高（mm） | 宽（mm） | 高（mm） |
400A | 168 | 76 | 168 | 76 |
500A | 168 | 112 | 168 | 112 |
630A | 168 | 101 | 168 | 101 |
800A | 168 | 117 | 168 | 117 |
1000A | 168 | 131 | 168 | 131 |
1250A | 168 | 147 | 168 | 147 |
1600A | 168 | 161 | 168 | 161 |
2000A | 168 | 197 | 168 | 197 |
2500A | 168 | 242 | 168 | 242 |
3150A | 168 | 172 | 168 | 172 |
4000A | 168 | 222 | 168 | 222 |
5000A | 168 | 232 | 168 | 232 |
6300A | 168 | 257 | 168 | 257 |
产品技术参数：
■ 产品符合IEC产品符合IEC60439-1~2、GB7251.1~2、UL857。
■ 母线槽能保证在额定电流及110%的额定电压下长期正常工作。
■ 母线槽根据表（1）的数据通过动、热稳定试验，且试验后母线呈无可觉察的^变形。
额定工作电流（A） | 250 | 400 | 630 | 800 | 1000 | 1250 | 1600 |
额定峰值耐受电流（kA） | 40 | 50 | 63 | 75 | 85 | 105 | 120 |
额定短时耐受电流（kA） | 20 | 25 | 30 | 40 | 50 | 50 | 55 |
表（1）（^大额定工作电流可至6300A）
■ 母线槽在周围空气温度为20℃±5℃，相对湿度为50%~70%的常态下，其每节的绝缘电阻不低于50MΩ
■ 母线槽能承受3750V的工频耐压，历时1min无击穿和闪络现象。
■ 母线槽在长期通以额定电流时，其导电部位的温升不超过表（2）所列的数值：
部件名称 | ^大允许温升（K） |
连接端子 | 60K |
金属外壳 | 30K |
绝缘件表面 | 40K |
表（2）
■ 插接箱与母线槽的插接次数不少于200 次。
■ 防护等级达IP40。(带附件达IP54)。
空气型母线槽外壳采用高强度冷轧钢一次冷轧成波纹结构，不仅外形美观大方，更大大增强母线槽的机械强度和系统的动热稳定性，可*解决施工现场大跨距安装的难题。
空气型母线槽插孔处设计了安全防护挡板，只有防护挡板拉开时，插接箱才能接入，有效防止了插口处灰尘和异物的进入，从而提高了母线槽的防护性，防止误操作，使母线的安全性得到了提高。
空气型母线槽适用于交流三相四线、三相五线制，频率50～60Hz，额定电压至660V，额定工作电流250～6000A的供配电系统，承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑.本系列母线槽是在传统空气型母线槽基础上的改进型产品。
空气型母线槽母线导体选用高纯度电解铜，导体表面全长镀锡，提高了导体抗氧化腐蚀能力，加工后再用PVC管热缩处理，相间和对地用绝缘块隔开，铜母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内。
采用外壳做PE排的整体接地技术是有效防腐性能强铝型材外壳经过阳极氧化10u后镀锌防腐性能要好得多. 比钢制外壳日本对不同牌号铝合金板材与镀锌铜板的长期大气暴露试验表明其腐蚀深度前者大约是后者的二十分之一。 可靠的绝缘方式 导电排上有绝缘层，相与相间还有一定的空气间隙，导电排与外壳间还有DMC 材料压制的绝缘垫块，三重绝缘，保证母线槽的绝缘*， 尤其在潮湿的环境下使用更显其优越性。大跨度设计 直线型母线槽的长度除受运输能力限制外，其设计和生产能力不受长度限制， 能满足工程尤其是现代厂房对大跨度母线槽的需求。由于其刚度好，6m跨度之间可以不安装吊架。 安装方便 由于全长外型尺寸一致，郴州母线槽，内部结构对称，在任一侧都可以排列为因此倒相很容易，安装方便。
1.1 母线外壳采用带散热齿铝合金型材制成，使整个母线系统具有低温升，低电压降损耗性能，且任一规格的母线在110m范围内的电压降均不大于2.5％；
1.2 母线主母排采用T2电解铜轧制成TMY电工硬铜排，铜的纯度不低于99.95％，并符合GB5585.1～3电工用铜母线标准，且铜排全长镀锡，确保接触面具有低接触电阻和减少接触面的氧化；
1.3母线接头单螺栓（双头）采用高强度钢制成，确保接头具有足够的夹紧力；采用模制接头铝外壳既减轻接头重量又保证有足够压力和边缘不翘起；采用碗形垫圈使整个接触面压力均匀；采用方螺母锁紧，安装时仅需要一把扳手单边用力即可旋紧螺栓，同时提供给垫圈更大更宽的压紧力；
1.4 母线槽的铝合金盖板和铝合金侧板之间采用穿刺铆接技术，实现无孔连接，不仅防护等级高，且铝合金外壳起到整体接地的作用，可把外壳作为TN-S母线槽系统中的接地排，从而为客户大大降低使用成本；
1.5母线内部设置可选的200％中性线(照明及通讯输电母线槽采用200 % 中性线)，有助于处理可能出现的谐波情况，从而把系统过热降至低，延长配电设备的使用寿命
