垂直安装

1.测量穿过地板的预留孔位置，用螺栓将两个角钢支架与母线槽连接，然后用供应商提供的螺栓将防震弹簧和垫片盖住，拧紧螺母，将其固定在槽钢支架上。(弹簧支撑组的数量应由供应商根据母线槽的类型和容量指定。)

2.用水平压板、螺栓、螺母、平垫圈和弹簧垫圈，将母线槽固定在“-”形角钢支架上。然后分段向上安装，保证母线槽的垂直度(用磁力线锤打垂直线)。用盖板盖住端子，并用螺栓固定。

母线槽的水平安装

1.水平水平安装时，用水平夹具、螺栓、螺母、平垫圈和弹簧垫圈将(水平)固定在角钢吊架的支架上。

2.水平侧安装。母线槽(侧放)用侧装夹具、螺栓、螺母、平垫圈和弹簧垫圈固定在角钢支架上。水平安装母线槽时，确保母线槽的水平度，在端子上加一个端子盖，并用螺栓紧固。

将母线槽的小头插入另一个大头，将配套的绝缘板垫在母排与母排外侧之间，然后穿上绝缘螺栓，将垫片压平。弹簧垫圈，然后拧上螺母，用扭矩扳手拧紧，直到达到规定的扭矩，固定上下盖板。外壳防护等级有IP40~IP54，可根据安装使用环境灵活选择，达到更佳经济输电。根据系统需求，可在母线槽任意位置设置插接口，安装快捷，分接方便，使用安全。外壳采用冷轧辊压型材组装，铜排采用环保型绝缘材料整体包覆，该新型绝缘材料耐热等级达到B级，ji大地保证了母线的动热稳定性能。母线结构轻度高，标准节可制成3m、6m、8m按用户要求选择，可根据顾客要求在任意位置设置插口，插口间小间距不小于0.6m；该型母线槽分三相四线或三相五线两种型式，具有安装迅速、使用方便、安全可靠等特点，适用于汽车制造车间、大型商场、展览馆、体育馆、机场以及高层建筑等场所使用。

适用于交流三相四线、三相五线制，频率50～60Hz，额定电压至660V，额定工作电流250～6000A的供配电系统。

承担配电任务，用于低压配电屏与大、中型负载的连接，主要应用于现代化的车间、厂房和高层建筑.本系列母线槽是在传统空气型 母线槽基础上的改进型产品。 空气型 母线槽母线导体选用****电解铜，导体表面全长镀锡，提高了导体抗氧化腐蚀能力，加工后再用PVC管热缩处理，相间和对地用绝缘块隔开，铜母排得到双重绝缘保护，绝缘性能大大提高，然后封闭在接地的金属外壳内。

互换性能
该系列母线槽设计了七个电流等级，仅采用了三个级次的外壳，这样当系统按相邻电流等级变幻容量时，无需更换外壳。

安装步骤。

母线槽支架应安装牢固，母线槽应按分段序号、相序、编号、方向和安装标志正确放置，节和节连接时，相邻段母线槽应对准，连接后母线槽导体和外壳不应承受机械应力。

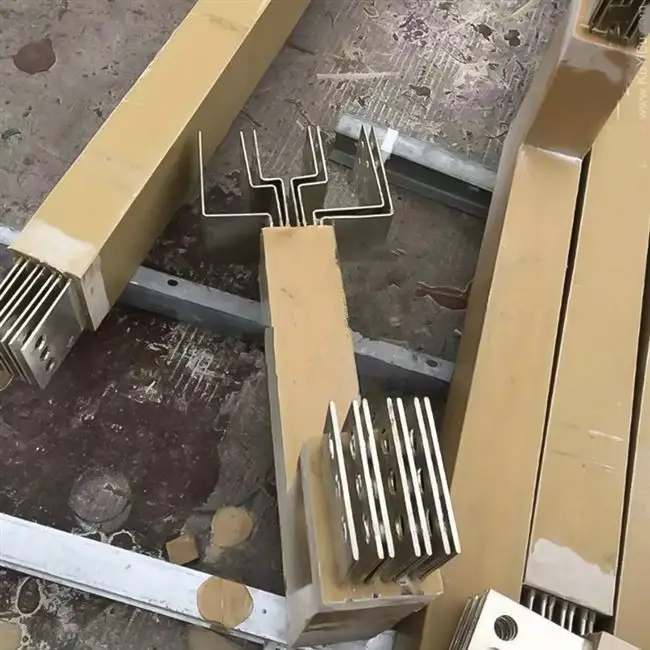

连接安装步骤:首先检查母线槽一端的导体连接面和接头是否有冲突损伤，确认*后，将两个母线槽开始对接接头的母线，将母线槽的导体插入接头内，确保到达后用扭力扳手锁定的对接式母线槽，将需要连接的两个母线导体的接头部分平行对准，将铜连接片和绝缘隔板插入母线接头之间的间隙(每个母线左右各夹一个铜连接片，铜连接片之间夹着绝缘隔板)。中所述情节，对概念设计中的量体体积进行分析确认无弊病后，穿入绝缘螺栓，注意铜接头、母线端头、绝缘隔板的接头孔是否对齐，铜接头、绝缘隔板是否卡住，紧固螺栓。

螺栓紧固扭矩(M10螺栓扭矩值17.72.6N.M，M12螺栓扭矩值31.4～39.2N.M，M14螺栓扭矩值51.O～60.8N.M，M16螺栓扭矩值78.5～98.IN.M)。用O.1mm塞尺检查，塞进度小于10mm合格。拧紧左右侧板和上下盖螺钉。

母线槽整体连接后，****用万用电表1ω检查接地电阻，电阻值小于O.1ω，确保接地要求。

2500A浇筑型防水母线槽室内外安装注意事项

使用足够坚固的材料，确保安装中运输及吊高过程的安全。当使用绳索吊装母线槽时，在受力处应垫入厚布或波纹纸以保护母线槽，免受损坏。当吊装 2500A 以上母线槽时，应用坚固木板夹住母线槽再用绳索捆绑，以防止母线槽外壳变形。

在连接母线槽前要检查接触表面或绝缘材料是否受到损坏，同时要检查是否沾到泥土、灰尘或其它异物，若有则一定要清洁干净。在连接完整一个线路后，若测到绝缘电阻不正常，再检查原因就比较困难，因此每连接一节母线槽都****检测绝缘电阻。依据走向布置图安装时确保安装线路各段尺寸，定位尺寸，预留段尺寸，接口段尺寸满足图纸要求。

当工程暂停时，****将连接部分的端部用塑料布重新包扎封闭，以使接头部分不受污染。防火在高层建筑中显得非常重要，母线槽在高层建筑和水平走向空墙处应使用防火栅作防火处理。在刚发生火灾时，它能阻止烟、火、热通过母线槽单元蔓延到监近房间或楼层，甚至能防止灭火时水的渗漏。
